高低溫試驗箱

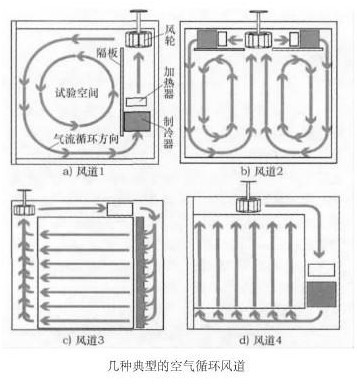

    恒溫恒濕箱試驗箱空氣循環系統一般由風輪及其驅動電動機構成。常用的風輪有軸流式和多翼離心式兩種，驅動電動機一般采用變頻調速電動機，以滿足不同溫變率對風量的需求�？諝庋�環系統的設計目標是在恒溫恒濕箱試驗箱的工作室內形成均勻的溫濕度場以及滿足規定的溫變率要求，其關鍵技術在于形成均勻溫濕度場的氣流組織設計，氣流組織設計的好壞，直接決定恒溫恒濕箱試驗箱指標能否達到國際標準。典型的四種空氣循環風道如下圖所示。圖a適用于小型試驗箱，其結構簡單，是標準恒溫恒濕試驗箱常采用的一種空氣循環方式；圖b適用于體積比較大的或溫度范圍較寬的試驗箱，其特點是要求風扇兩邊的加熱器和制冷器對稱放置，避免由此帶來的溫濕度場不均勻；圖c適用于體積比較大、具有低溫沖擊的試驗箱，其優點是降溫速率快；圖d同圖a一樣，具有結構簡單、適用于中小型試驗箱的特點。
